      HT-PCI/PMC/PXI-6143板卡采样精度高达16bit。该卡有18个独立通道,每个通道均可同步采样。可在软件中设置量程。支持Windows2000/XP操作系统,适用于雷达,高能物理等应用领域。。

HT-PCI/PXI/PMC-6143板卡特点:
  • PCI/PXI/PMC接口
  • 采样率动态可调
  • 18路16位AD转换
  • DMA上传数据
  • 可选单端与差分采集
  • 可选外部触发与内部触发
  • 板上带有IO和计数/定时器
  • 宽温,-40℃到+85℃正常工作

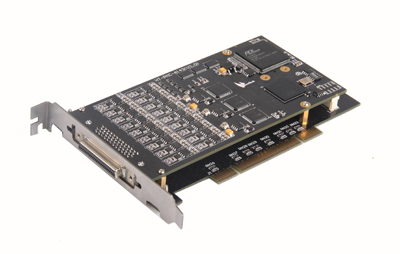

HT-PCI-6143

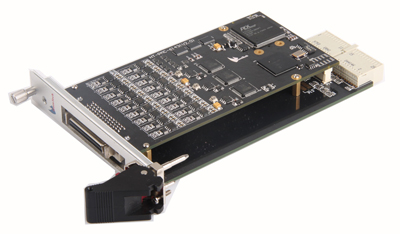

HT-PXI-6143

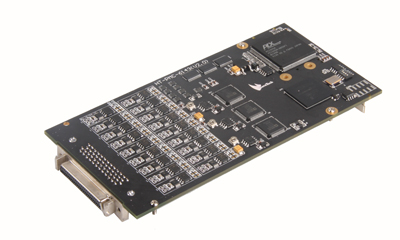

HT-PMC-6143
HT-PCI/PXI/PMC-6143板卡参数:
  • 硬件:
    1. PCI总线、单路PMC、PXI总线;
    2. 采样带宽16 bit,采样率达动态可调;
    3. 18通道,板上自带8K字节存储器;
  • 宽适应能力模拟输入:
    1. 输入信号可为单端或差分信号,输入模拟信号频率范围为0Hz~20KHz;
    2. 输入信号电压范围为:-5V~+5V;
    3. 输入信号增益可调,可设置1X,2X,4X,8X;
    4. 输入阻抗为1M欧姆。
  • 控制能力灵活:
    1. 多种AD信号触发方式:软件触发、外触发、内触发、电平触发、上升沿出发、下降沿触发;
    2. 数据处理能力强大,可对数据流进行实时处理;
    3. 采样率在0-250KHz范围内可调;
    4. 数据的存储深度可达8K×8bit;
    5. DMA上传数据;
    6. 8路数字IO,输入/输出可在软件中配置;
    7. 2路32bit计数/定时器。
  • 触发源
    1. 模拟信号、数字信号、软件、同步
  • 触发方式
    1. 前置、中间、后置、延迟
  • 软件
    1. 支持Windows 2000/XP操作系统。
    2. API函数支持VB/VC++/Delphi/BCB等编程环境。
  • IO接口
    1. SCSI50:模拟信号/数字信号输入接口;
  • 工作温度
    1. -40℃至85℃
  • 产品文档下载
    1. HT-PCI-6143产品手册
    2. HT-PXI-6143产品手册
    3. HT-PMC-6143产品手册
