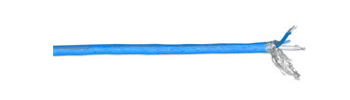

豪恩科技公司供应MIL-STD-1553B数据总线专用的屏蔽双绞线缆产品，产品分为常温导线和高温导线两大类，分别满足客户不同的生产环境要求。
|
|
|
|
|
|
|
|
|
| |
| 1553B总线屏蔽双绞线缆 |
|
常温导线 |
高温导线 |
产品型号 |
30-02001 |
30-02003 |
M17/176-00002 |
30-02002 |
特征阻抗(Ohms) |
78 ± 3 |
78 ± 3 |
77 ± 7 |
77 ± 7 |
外径 |
0.242 |
0.150 |
0.129 |
0.095 |
内部导线直径 |
0.037 |
0.022 |
0.024 |
0.0149 |
温度范围 |
-20℃到+75℃ |
-20℃到+75℃ |
-55℃到+200℃ |
-55℃到+200℃ |
最小弯曲半径(inches) |
2.42 |
1.50 |
1.50 |
1.25 |
特征电容(pF/ft.) |
19.7 |
20.3 |
24 |
23 |
衰减1Mhz (dB/100 ft.) |
0.6 |
2 |
1.4 |
2 |
导线外皮材料 |
PVC |
PVC |
Teflon |
PFA |
绝缘材料 |
PVC |
PVC |
Teflon |
FEP |
屏蔽率 |
93% |
93% |
90% |
90% |
配套MilesTek插头 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
