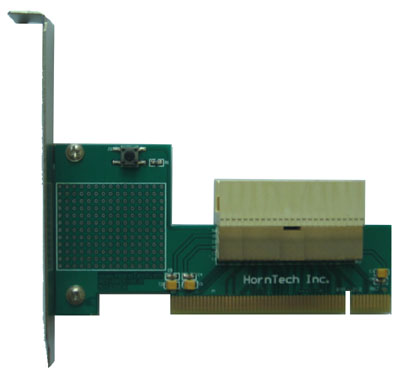

转接卡>>PCItoCPCI：

本扩展卡将CPCI总线转换成3.3V 或5V PCI总线, 使得工程师用通用PC可以调试CPCI卡.
本设计还包含一个复位按钮, 非常方便地复位被测试的卡而不需要复位整个主机. 此设计在调试中需要硬件恢复初始状态时非常有用(它只是一个硬复位, 他不会导致PCI设置重新载入)
注意: 为了确保被测的CPCI卡支持主机PCI总线电压, 仔细查询系统文档以确认总线电压)

特性:

CompactPCI 110 脚连接器

温度范围 -30°C to 65°C

low profile or standard profile PCI bracket

具备面包板调试区

尺寸: 长:4.721英寸 宽: 2.525英寸

复位键

用法:
将卡插入PCI系统主机, 将CPCI测试卡插入转接卡上的链接器.
