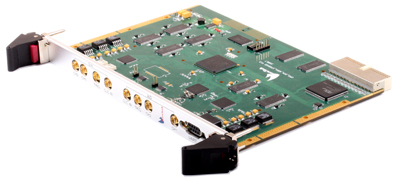

HT-4001 CPCI 接口 210M 高速数据采集卡 :

支持 win2000/xp ，适用于雷达，超声波探伤等方向的应用

0V-10V 模拟输入， -44db - 40db 增益 ， 12bit 210M 高速采样，

功能：

• 2通道12Bit 210M AD
• 2通道16Bit 400M DA
• 板载1GB SDRAM， 每通道512MB

主要特点：

•  高性能的数据采集部分。

最高可以达到 210M 的高速采样率。

12 位 AD 转换器。

• 宽适应能力的模拟输入部分

1. 输入信号可为单端或差分信号，输入模拟信号频率范围为 1kHz~210MHz

2. 输入信号电压范围为： 20uV ～ 10V

3. 输入信号可完全隔离

4. 输入信号增益可编程，调整范围 - 44db - +40db ，调整步长为 1db 。

5. 输入阻抗为 50 欧姆，可根据用户需要调整。

• 灵活的控制能力

1. 16 个可编程的 I/O 控制信号。支持 5V COMS 电平。分为两组，每组 8bit ，方向可编程。

2. 有多种 AD 信号触发方式，软件触发，模拟触发，数字触发，内触发等。

3. 强大的数据处理能力，可以对数据流进行实时的数据处理。

4. 数据的存储深度可达 512M * 8bit 。

• 总线接口：

支持 32bit 5V 6U CPCI 总线。

• 驱动

支持 WIN2000/XP

• 软件支持：

驱动的接口函数支持 VB/VC++/Delphi/BCB 等编程环境。

• 触发源：

支持模拟信号和数字信号触发，软件触发和同步触发四种触发源

模拟触发可以设置成上升沿和下降沿触发，触发的阈值可设置。

数字触发可以通过板卡上的并行控制接口设置，数字触发可以设置成上升沿和下降沿触发。

同步触发是 PCI6016 自动产生同步触发信号，并将触发信号通过并行控制接口输出。

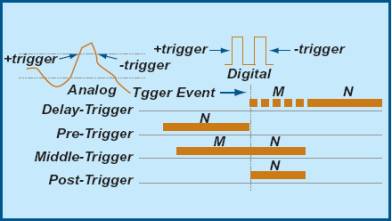

• 触发方式：

每种触发源支持四种触发方式：

Post-Trigger Delay-Trigger Pre-Trigger Middle-Trigger

• IO 接口：

1. MCX: 模拟信号输入接口

2. RJ45 ：差分模拟信号输入接口。

3. 可编程并行控制接口

    可编程控制接口由两组 8bit 接口组成，每组接口方向可编程，接口支持 5V COMS 电平。

    另外从可编程控制接口输出 +12V ， -12V ， GND ，这组电源与板卡电源隔离。可以保证板卡

不受外部信号干扰。

• 温度：

工作温度： -0--65℃ (-40℃--85℃可选)

存储温度： -50- 100 ℃
