转接卡>>CPCItoPCI：
    在工业标准中 ,CPCI 总线是为配置工业 PC 机的标准的解决方案。 当前市场提供各种各样的 CPCI 输入输出方法，但是，在一些情况下，一些系统需要标准的 PCI 卡的特殊功能应用。豪恩科技的提供的 PCI 卡能解决这一问题！ HT-CPCITOPCI 是 3U 的 CPCI 转 PCI 3 个插槽的板卡，见下图（ 1 ）。

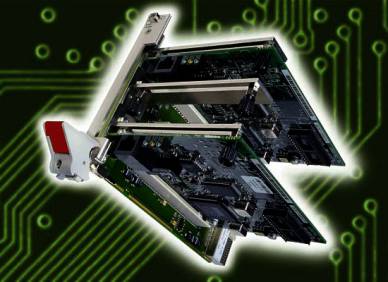

                                 HT-CPCItoPCI-1图（ 1 ）

    HT-CPCItoPCI 提供了 PCI 到 PCI 的桥。因此无论在电气性能和机械性能上，都是各种 PCI 到 CPCI 的完美的接口。 HT-CPCITOPCI 转接卡有三个型号。
    HT-CPCItoPCI-1 （见下图 2 ）适合于单一的 PCI 卡，它的尺寸是 160 × 70 m㎡。 PCI 卡插在 HT-CPCItoPCI-1 的插槽一上。到前面板的距离是 40.6mm. 。在使用 HT-CPCItoPCI-1 时，要确定你的 PCI 卡是否适应上面尺寸的限制。如果不确定，建议你使用 HT-CPCItoPCI-2 或 HT-CPCItoPCI-3 。

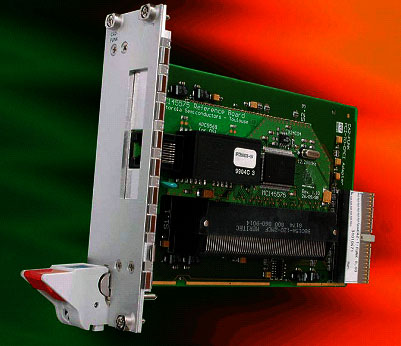

      HT-CPCItoPCI-1 图（ 2 ）             HT-CPCItoPCI-2 图（ 3 ）

    HT-CPCItoPCI-2 型号（见图 3 ），多达 3 个 PCI 插槽。它最大尺寸时 160 × 106.68m ㎡。能安装三个右向的板卡。按照 PCI 板卡的高度，这样需要 121.8mm 的空间距离。如果可能的话，建议你使用系统底板最靠外的插孔（此插孔不能是系统插孔）。 HT-CPCITOPCI-2 插入 PCI 卡图见图四。

                   HT-CPCItoPCI-2 插入 PCI 卡 图（ 4 ）

     HT-CPCItoPCI-3 型号的 PCI 卡的使用方法和 HT-CPCItoPCI-2 型号是一样的。但是，它的前面板的尺寸是 142.1mm 。 PCI 卡能完全覆盖固定。
     HT-CPCItoPCI 型号适合定制特殊的前面板。 HT-CPCItoPCI 解决了固定各种 PCI 卡，它以可靠的方式传递标准的机械信号。在安装 HT-CPCItoPCI 时， PCI 卡的金属架需要截取（ HT-CPCItoPCI-1 ）或者完全的去掉（ HT-CPCItoPCI-2 ）。但对 HT-CPCItoPCI-3 则不需要这样处理。如果在特殊情况下不能去掉金属架，建议你使用 6U 的转接卡。这种转接卡提供更大的尺寸空间，能允许 PCI 卡连接金属架。
    为了使 PCI 和 CPCI 的规格能完美的结合， HT-CPCItoPCI 提供了 PCI 到 PCI 的 32 位的桥芯片。通过嵌入式的缓冲区，与独立的 PCI 卡相比较，能加速系统数据转发率。按照 CPCI 系统的控制器来说， HT-CPCItoPCI 是三个插槽的 PCI 子系统。
    一些同行产品没有提供 PCI 桥，因此减少了转接卡的成本（这违反了 PCI 的规格）。为了使整个系统可靠，必须做到整个 PCI 系统兼容。当你考虑 HT-CPCItoPCI 的价格时，请记住这一点。
    在嵌入式的 PCI 卡转 CPCI 系统中，使用 HT-CPCItoPCI 转接卡也是既科学又快速经济的决定。无论何时，对市场来说，时间就是价值。当一些开发受到限制，或者一些功能需要快速的开发时，使用 HT-CPCItoPCI 最合适的了，时间就是金钱啊！

    转接卡的使用图见下列各图。

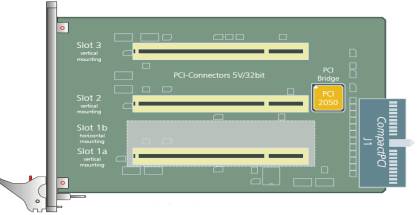

                             转接卡尺寸图（ 5 ）

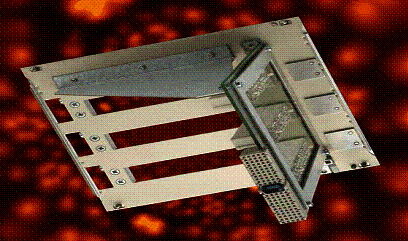

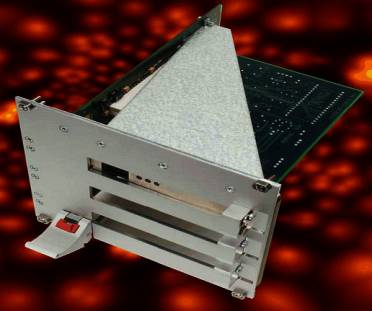

                      HT-CPCItoPCI-3 安装 PCI 卡 图（ 6 ）


                                前面板 图（ 7 ）
