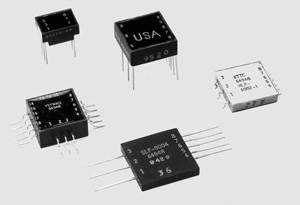

MIL-STD-1553B总线系统目前已经广泛应用在航空电子领域中，只要使用MIL-STD-1553B总线，就要配套使用符合其标准的，用于信号传输、隔离、阻抗匹配的脉冲变压器。豪恩科技公司的技术开发人员，通过分析产品应用原理与技术标准，并参考国外厂商的样品，研制出符合MIL-STD-1553B总线标准的总线脉冲变压器系列产品。该系列产品的技术指标全面兼容Holt公司的PM-DB2725和PM-DB2725Ex，以及DDC公司的B-3067和B-3226等型号变压器，为客户提供质优价廉的1553B总线脉冲变压器解决方案。
|
|
 |
|
| |
|
|
|
|
|
| |
| 脉冲变压器型号与参数 |
|
HT-PT-2725 |
HT-PT-2725EX |
HT-PT-3067 |
HT-PT-3226 |
MIL-21038/27标准 |
M21038/27-25 |
M21038/27-25 |
M21038/27-25 |
M21038/27-25 |
兼容厂商 |
Holt |
Holt |
DDC |
DDC |
兼容产品型号 |
PM-DB2725 |
PM-DB2725Ex |
B-3067 |
B-3226 |
频率响应 |
75Khz到1MHz |
75Khz到1MHz |
75Khz到1MHz |
75Khz到1MHz |
共模抑制 |
大于45dB |
大于45dB |
大于45dB |
大于45dB |
终端 |
1-3:4-8 |
1-3:4-8 |
1-3:4-8 |
1-3:4-8 |
比率 |
1:2.5 |
1:2.5 |
1:2.5 |
1:2.5 |
终端 |
1-3:5-7 |
1-3:5-7 |
1-3:5-7 |
1-3:5-7 |
比率 |
1:1.79 |
1:1.79 |
1:1.79 |
1:1.79 |
最大直流电阻（欧姆） |
1-3=1.0，4-8=3.5 |
1-3=1.0，4-8=3.5 |
1-3=1.0，4-8=3.0 |
1-3=1.0，4-8=3.0 |
最小输入阻抗（欧姆） |
4000 |
4000 |
4000 |
4000 |
衰减 |
＜20% |
＜20% |
＜20% |
＜20% |
超调 |
±1V |
±1V |
±1V |
±1V |
脉冲宽度 |
2μs |
2μs |
2μs |
2μs |
封装方式 |
“1”型封装 |
“1”型封装 |
“1”型封装 |
“2”型封装 |
尺寸 |
15.87mm×15.87mm |
15.87mm×15.87mm |
15.87mm×15.87mm |
15.87mm×15.87mm |
工作环境 |
-55℃到+125℃ |
-55℃到+125℃ |
-55℃到+125℃ |
-55℃到+125℃ |
|
|
|
|
|
|
|
|
|
| |
技术特性： |
|
封装方式： |
|
| |
|
|
|
|
| |
- 符合MIL-STD-1553 A/B与MIL-PRF21038标准；
- 共模抑制（CMR）大于45dB；
- 阻抗测试频率从75KHz到1MHz；
- 衰减小于20；
- 超调与回响最大±1V；
- 脉冲宽度是2μs。
|
|
  |
|
| |
|
|
|
|
|
|
|
|
|
|
